Imagina esta escena: tienes una antena fabulosa para 20 metros, pero hoy quieres operar en 40 metros. Mides la ROE… y es altísima, de 5:1 o más. Tu transceptor empieza a reducir potencia automáticamente para protegerse, o peor, podrías dañarlo. ¿Significa esto que necesitas una antena diferente para cada banda?
No necesariamente. Aquí es donde entra en juego un componente mágico que parece solucionar problemas de ROE con solo girar sus controles (si es que no es automático): el acoplador de antena, también conocido como ATU (Antenna Tuning Unit) o sintonizador.
¿Qué es y qué hace?
En esencia, un ATU es un traductor de impedancias. Su trabajo es engañar a tu transceptor para que «crea» que está conectado a una antena perfecta de 50 ohmios, incluso cuando no lo está.
La analogía del transformador de voltaje
Piensa en la electricidad de casa. Tienes un aparato europeo de 220V, pero viajas a EEUU, donde los enchufes dan 110V. Necesitas un transformador que adapte los 110V a los 220V que tu dispositivo necesita. El ATU hace lo mismo, pero con la «presión eléctrica» compleja de la radiofrecuencia, llamada impedancia.
Tu transceptor está diseñado para trabajar de manera óptima y segura cuando «ve» una carga de 50 ohmios puramente resistiva en su salida. Cuando conectas una antena, lo que el transmisor «ve» no son 50 ohmios perfectos, sino una impedancia compleja (una mezcla de resistencia y reactancia) que varía con la frecuencia.
El ATU, mediante una red de bobinas (inductores) y condensadores variables, transforma esa impedancia compleja de la antena en esos 50 ohmios puros que tu equipo ansía.
¿Cómo afecta a la radiación? El gran mito y la realidad
Este es el punto más importante que debes entender:
Un ATU NO mejora la antena. NO hace que una mala antena se convierta en una gran antena.
Lo que hace es proteger tu transceptor y permitirle trabajar a su máxima eficiencia a pesar de las imperfecciones de la antena.
- ¿Qué pasa realmente? Una ROE alta indica que hay un desacople entre el transceptor y la antena. Parte de la potencia que envía tu equipo rebota y regresa por el cable (potencia reflejada), calentando los transistores finales del transmisor.
- ¿Qué hace el ATU? Se coloca entre el transceptor y la antena (normalmente en la estación de radio, cerca del equipo). Crea una red de adaptación que, para la frecuencia de trabajo, anula la reactancia de la antena y transforma su resistencia a 50 ohmios. El resultado es que en el lado del transceptor, la ROE baja a 1:1 o cerca. La potencia reflejada desaparece y tu equipo trabaja feliz y seguro.
PERO (y es un gran pero): La alta ROE sigue existiendo entre el ATU y la antena. La energía que logra pasar del ATU a la antena viaja por un cable que aún tiene ondas estacionarias. Si el cable tiene pérdidas altas, esa energía se convertirá en calor en el cable antes de llegar a la antena. Por eso, una buena antena y un buen cable coaxial son siempre la base.
En resumen: El ATU salva a tu transceptor, pero no salva a una antena mala o a un cable malo. Optimiza la transferencia de energía hasta la salida del ATU.
¿Cómo afecta a la recepción? El efecto colateral positivo
Curiosamente, un ATU también puede mejorar la recepción, y por una razón sencilla: tu receptor es la «mitad gemela» de tu transmisor. También está diseñado para una impedancia de entrada de 50 ohmios.
Si la antena no está bien adaptada, el receptor no está captando la máxima señal posible del cable. El desacople hace que parte de la señal se refleje en la entrada del receptor y se pierda. Al conectar el ATU y adaptar la impedancia para la frecuencia que estás sintonizando, maximizas la transferencia de señal desde la antena hasta la entrada del receptor. Puedes notar que las señales débiles son un poco más audibles y el ruido de fondo se reduce ligeramente.
¿Cuándo es realmente necesario un ATU?
- Antenas multibanda: Si tienes una sola antena (como un dipolo en V, una vertical o un hilo largo) y quieres operar en varias bandas de HF, el ATU es casi imprescindible. La antena solo estará perfectamente adaptada (resonante) en una o dos bandas; para las demás, necesitarás el ATU.
- Antenas con limitaciones de espacio: Si tu antena es más corta de lo ideal (una antena móvil en un coche, una antena para un balcón pequeño), tendrá una impedancia muy alejada de 50 ohmios. El ATU es tu salvación para poder operar.
- Operación portátil: Cuando estás en el campo y montas una antena rápida (un hilo lanzado a un árbol), el ATU te da la flexibilidad para que funcione en múltiples bandas sin tener que cortar y medir.
- Para «cerrar» una antena que casi funciona: A veces una antena está cerca de la resonancia pero no del todo (ROE de 1.5:1 o 2:1). Un pequeño ajuste con el ATU puede llevarla a 1:1, extrayendo ese último 5% de eficiencia.
Tipos de ATU: Manual y automático

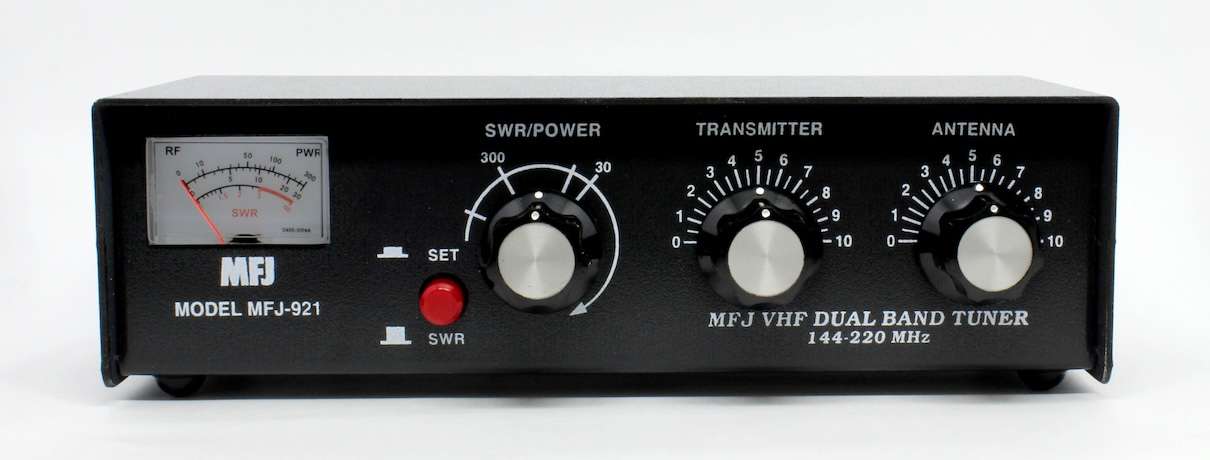

- ATU Manual: Tienes que girar mandos (para ajustar inductancias y capacidades) mientras observas un medidor de ROE, buscando el mínimo de potencia reflejada. Es más barato, educativo y fiable (sin motores que se rompan). Te enseña cómo funciona la adaptación.
- ATU Automático (incorporado o externo): Pulsas un botón y, en segundos, unos pequeños motores mueven los componentes internos (o un juego de relés hace combinar los necesarios) hasta encontrar el mejor ajuste. Es cómodo y rápido, ideal si cambias de frecuencia a menudo. Muchos transceptores modernos ya lo llevan integrado.
¿Dónde se coloca?
Idealmente, lo más cerca posible de la antena para minimizar las pérdidas en el cable con ROE alta. Pero por practicidad, la mayoría los tenemos en la mesa de operaciones, junto al equipo. Si es un ATU automático integrado en el transceptor, esa es su ubicación.
Conclusión: El ATU es tu amigo, no una varita mágica
Incluir un ATU en tu estación es una decisión inteligente. Te da flexibilidad, protege tu inversión en el equipo y puede mejorar ligeramente la recepción. Pero recuerda siempre:
La mejor estrategia es:
1) Construir o comprar la mejor antena que tu espacio y presupuesto te permitan.
2) Usar un cable coaxial de baja pérdida.
3) Emplear un ATU para afinar el sistema y adaptarlo a bandas donde la antena no sea perfecta.
EA1JAB – Norberto – ¡Feliz radio! ¡73’s!
