El polímetro, también conocido universalmente como multímetro o tester, es el instrumento de diagnóstico por excelencia en el ámbito de la electrónica y la electricidad. Para el radioaficionado, es mucho más que una simple herramienta: es el «sexto sentido» que le permite ver lo invisible, diagnosticar problemas complejos y garantizar que su estación de radio funcione de manera óptima y segura.
¿Qué es exactamente un polímetro?
Un polímetro es un dispositivo portátil que combina las funciones de varios instrumentos de medición eléctrica en una sola unidad. Su nombre proviene de los prefijos poli- (muchos) y -metro (medida). Históricamente, si un ingeniero quería diagnosticar un circuito, necesitaba un voltímetro para medir la tensión, un amperímetro para la corriente y un óhmetro para la resistencia. El polímetro integró todo esto en un solo chasis.
Existen dos tecnologías principales:
- Polímetros Analógicos: Utilizan un galvanómetro de bobina móvil y una aguja que se desplaza sobre una escala graduada. Aunque hoy en día han sido mayoritariamente desplazados, muchos radioaficionados veteranos los siguen prefiriendo para observar variaciones rápidas de tensión o corriente (por ejemplo, al ajustar la sintonía de un transmisor), ya que la inercia de la aguja ofrece una representación visual muy intuitiva que los números digitales a veces no captan bien.
- Polímetros Digitales (DMM – Digital Multimeter): Son el estándar moderno. Muestran los valores en una pantalla LCD. Son más precisos, robustos, carecen de las partes mecánicas frágiles de los analógicos y suelen incluir funciones avanzadas como auto-rango (ajuste automático de la escala), retención de lectura (Data Hold) y conectividad al PC.
Las medidas fundamentales con un polímetro
Para entender la aplicación del polímetro, primero debemos repasar qué magnitudes básicas es capaz de leer y cómo se interpretan en el panel del instrumento.
| Magnitud | Unidad | Símbolo en el Polímetro | Función principal |
| Tensión (Voltaje) | Voltio (V) | V~ (AC) / V- (DC) | Mide la diferencia de potencial entre dos puntos. Se mide en paralelo. |
| Intensidad (Corriente) | Amperio (A) | A~ (AC) / A- (DC) | Mide el flujo de electrones que atraviesa un circuito. Se mide en serie. |
| Resistencia | Ohmio (Ω) | Ω | Mide la oposición de un material al paso de la corriente. Se mide sin energía. |
| Continuidad | N/A | Símbolo de onda/diodo | Comprueba si existe un camino eléctrico ininterrumpido (emite un pitido). |
Además de estas cuatro funciones vitales, los polímetros modernos enfocados a la electrónica incluyen medición de capacitancia (para comprobar condensadores, medidos en Faradios), frecuencia (Hercios), probador de diodos (para medir la caída de tensión directa) y medición de temperatura mediante termopares.
De izquierda a derecha: Polímetro analógico, polímetro digital de gama baja y polímetro digital de gama alta.
La Aplicación del Polímetro en la Radioafición

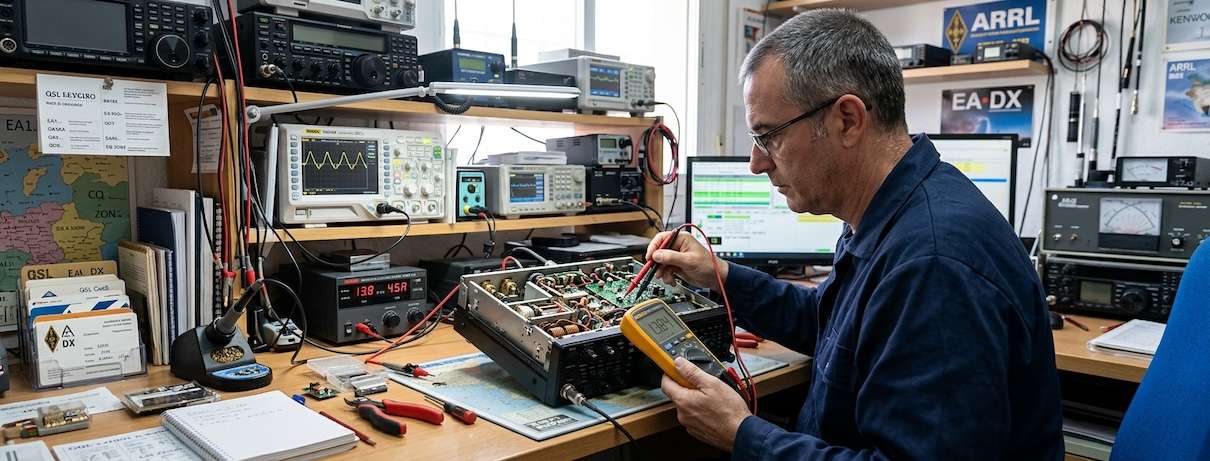

La radioafición es un hobby técnico que abarca desde las comunicaciones por satélite y rebote lunar hasta la construcción de antenas de hilo de onda corta. En un «cuarto de radio» (conocido popularmente como el shack), el polímetro es la primera línea de defensa ante cualquier fallo.
1. Verificación de Fuentes de Alimentación
La inmensa mayoría de los transceptores (equipos de radio) modernos de HF, VHF y UHF están diseñados para operar en corriente continua (DC), típicamente a 13.8 Voltios (simulando la tensión de un automóvil en marcha).
- Diagnóstico de caída de tensión: Cuando un equipo transmite, puede demandar 20 amperios o más. Si los cables de alimentación son demasiado delgados o los contactos están sucios, se produce una caída de tensión. El radioaficionado utiliza el polímetro (en modo V DC) conectando las puntas en los terminales traseros de la radio. Si al pulsar el PTT (botón de transmisión) la lectura cae de 13.8V a, por ejemplo, 11V, el equipo puede reiniciarse o emitir una señal distorsionada. El polímetro confirma instantáneamente si el problema es la fuente o el cableado.
- Rizado (Ripple) de AC: Las fuentes de alimentación convierten la corriente alterna (AC) de la red eléctrica a DC. Si los condensadores de filtrado de la fuente fallan, se «colará» corriente alterna en el equipo de radio, generando un molesto zumbido en la transmisión. Midiento la salida en modo de Corriente Alterna (V AC) sobre una fuente de DC, el polímetro puede detectar este rizado anómalo.
2. Comprobación de Líneas de Transmisión y Coaxiales
La señal de radiofrecuencia (RF) viaja desde el transceptor hasta la antena a través de un cable coaxial. Este cable consta de un hilo central (vivo) y una malla exterior, separados por un dieléctrico.
- Prueba de Cortocircuito: Antes de conectar una antena recién instalada o un cable recién soldado, el radioaficionado debe usar la función de continuidad del polímetro. Colocando una punta en el vivo del conector PL-259 y la otra en la rosca exterior (malla), el polímetro debe marcar resistencia infinita (o «OL» – Over Limit, sin pitido). Si pita, significa que hay un hilo de la malla tocando el vivo. Transmitir en esas condiciones quemaría los transistores finales del equipo de radio, una reparación de cientos de euros.
- Prueba de Continuidad: De igual forma, se verifica que el vivo de un extremo del cable tiene continuidad perfecta con el vivo del otro extremo para descartar roturas internas en tiradas largas de cable por el tejado.
3. Construcción y Ajuste de Antenas (Baluns y Ununs)
Aunque los radioaficionados utilizan analizadores de antenas específicos (para medir ROE e impedancia compleja a frecuencias de radio), el polímetro es el paso cero en la construcción.
Al embobinar transformadores de impedancia (Baluns o Ununs) sobre toroides de ferrita para antenas dipolo o de hilo largo, es crucial verificar con la prueba de continuidad que el esmalte del hilo de cobre se ha retirado correctamente en las puntas y que las conexiones a los terminales son eléctricamente sólidas antes de encapsular el sistema para la intemperie.
4. El «Cacharreo»: Kits, Reparaciones y Homebrewing
La esencia de la radioafición incluye el homebrewing (construcción casera). Muchos operadores montan sus propios transceptores QRP (baja potencia), filtros de audio, o secuenciadores.
- Medición de Componentes: Antes de soldar una resistencia, sus franjas de colores pueden ser difíciles de leer. El polímetro confirma su valor exacto. Identifica la polaridad y el estado de los diodos rectificadores en un puente de alimentación.
- Ajuste de Corriente de Reposo (Bias): Al reparar o ajustar la etapa amplificadora de un equipo, los manuales de servicio exigen medir la corriente de reposo (Bias) de los transistores finales. Esto requiere insertar el polímetro en serie (modo Amperímetro) en el circuito e inyectar miliamperios exactos mediante un potenciómetro. Una lectura incorrecta aquí resultará en transmisiones espurias (ruido) o la destrucción térmica del componente.
5. La «Magia» de los Equipos Clásicos (Válvulas de Vacío)
Muchos radioaficionados restauran equipos vintage y amplificadores lineales que funcionan con válvulas de vacío (tubos). A diferencia de los equipos modernos que operan a 13.8V, los equipos a válvulas manejan tensiones anódicas de 600V a 3000V DC.
Aquí el polímetro es vital para medir la alta tensión (B+). Requiere polímetros de alta calidad y clasificaciones de seguridad estrictas, además de un protocolo riguroso por parte del operador (como la regla de «una mano en el bolsillo» para evitar que una descarga accidental cruce el corazón si se toca el chasis con la otra mano). Se comprueba que los grandes condensadores electrolíticos de la fuente se descarguen completamente (usando el polímetro en modo V DC) antes de introducir las manos en el chasis.
Consideraciones de Seguridad y Calidad del Equipo
No todos los polímetros son aptos para todas las tareas. Las normativas internacionales dividen los equipos según su categoría de seguridad (CAT):
- CAT I: Circuitos electrónicos protegidos (pequeños montajes, pilas).
- CAT II: Cargas conectadas a enchufes monofásicos estándar (electrodomésticos portátiles).
- CAT III: Distribución trifásica, cableado fijo comercial o iluminación industrial.
- CAT IV: Origen de la instalación, líneas aéreas exteriores (el contador de la calle).
Para un radioaficionado estándar, un buen polímetro CAT II o CAT III (600V) es más que suficiente. Es fundamental que el instrumento cuente con fusibles cerámicos de protección en sus entradas de intensidad (normalmente marcadas como 10A y mA). Si accidentalmente se intenta medir la tensión del enchufe de pared con las puntas conectadas en los bornes de amperímetro, se provocará un cortocircuito masivo; un polímetro de calidad sacrificará su fusible interno para proteger al operador de un arco eléctrico.
Conclusión
El polímetro no emite radiofrecuencia, no sintoniza emisoras lejanas y no genera comunicados internacionales. Sin embargo, ninguna de estas hazañas técnicas sería posible a largo plazo sin él. En la estación de cualquier radioaficionado, desde el novato que acaba de obtener su indicativo hasta el ingeniero experimentado, el polímetro es el compañero silencioso que previene desastres, asegura el rendimiento y permite comprender a fondo la electrónica subyacente que hace posible la magia de las telecomunicaciones.
