Lección 6.3: Antenas para HF

Si las antenas de VHF/UHF son como ágiles lanchas fueraborda, las antenas para HF (High Frequencies, o «altas frecuencias» que, paradójicamente, son más bajas) son los grandes veleros transatlánticos. Aquí es donde la radioafición se pone épica: con unos pocos vatios y una buena antena, tu señal puede saltar por la ionosfera y llegar a otro aficionado al otro lado del planeta.

Pero para lograr esa magia, necesitas una antena a la altura. Hoy exploramos los tres pilares del mundo HF: los caballos de batalla que todo el mundo usa, los mástiles solitarios y los monstruos direccionales. ¡Acomódate, que empezamos!

6.3.1 El dipolo de media Onda: El rey indiscutible (y con razón)

Si tuviéramos que elegir una antena para presentarle a un marciano, sería esta. El dipolo de media onda es para HF lo que la rueda es para la ingeniería: simple, brillante y casi perfecta.

¿Por qué es la reina de los principiantes y el secreto de muchos veteranos?

• Simplicidad pura: Dos brazos de cable, un aislador central, y dos cuerdas para colgarla. Su fórmula mágica es: Longitud (en metros) = 142.5 / Frecuencia (en MHz). Para la banda de 40m (7.1 MHz), necesitas unos 20 metros de cable en total. ¡Así de fácil!
• Eficiencia probada: Al ser resonante en media onda, irradia de maravilla. Es una antena equilibrada y natural.
• Direccional… ¡pero útil!: Su patrón de radiación es como una rosquilla aplastada, pero con «lóbulos» laterales. Esto significa que irradia mejor en la dirección perpendicular al cable. Si tu dipolo va de Este a Oeste, “lanzará” mejor tu señal hacia el Norte y el Sur. ¡Puedes «apuntar» cambiando su orientación!
• Costo: casi cero. Invertirás más en el cable coaxial y los aisladores que en el propio cable de cobre para sus brazos.

El único «pero»: Necesitas ESPACIO. Para 80m, hablamos de unos 40 metros de largo. Pero aquí viene otro truco: puedes hacerlo en V invertida, usando un solo mástil alto y anclando los extremos al suelo. Sigue siendo el mismo campeón, pero con una gorra diferente.

Conclusión: Si estás empezando en HF, construye un dipolo. Te enseñará más sobre radio que cualquier libro.

6.3.2 La antena vertical: El francotirador solitario

Imagina un mástil de metal, de un cuarto de onda de alto, plantado en tierra firme. Eso es una vertical. Es la elección de quien tiene poco espacio horizontal pero mucho… vertical.

Su filosofía es distinta:

• Patrón omnidireccional y bajo: Irradia igual de bien en todos los puntos cardinales (ideal si quieres «escuchar» todo el horizonte), pero su lóbulo de radiación es bajo, cercano al suelo. Esto es una ventaja ENORME para DX (distancias largas), porque lanza la señal en un ángulo muy rasante, perfecto para que salte la ionosfera con el primer salto.
• Espacio minimalista: En lugar de 40 metros de ancho, necesitas un mástil de 10 metros (para 40m) y unos radiales en el suelo.
• El secreto está bajo tierra: Su rendimiento depende críticamente de su sistema de toma de tierra o red de radiales (un montón de cables tendidos por el suelo). Sin esto, es como un motor Ferrari sin gasolina. Una buena vertical con 100 radiales enterrados puede batir a un dipolo mediocre colgado a baja altura.

Ideal para: El operador de ciudad con un pequeño jardín, el fanático del DX que busca ese ángulo bajo de lanzamiento, quien quiere una antena discreta o como equipo sencillo en las salidas camperas.

6.3.3 Antenas direccionales: Yagi y Quad, los titanes de las antenas

Llegamos a la “liga profesional”. Cuando tu pasión por el DX se vuelve seria y tienes espacio (y quizás un presupuesto), llega el momento de mirar a estos gigantes direccionales.

La yagi para HF: La torre de control

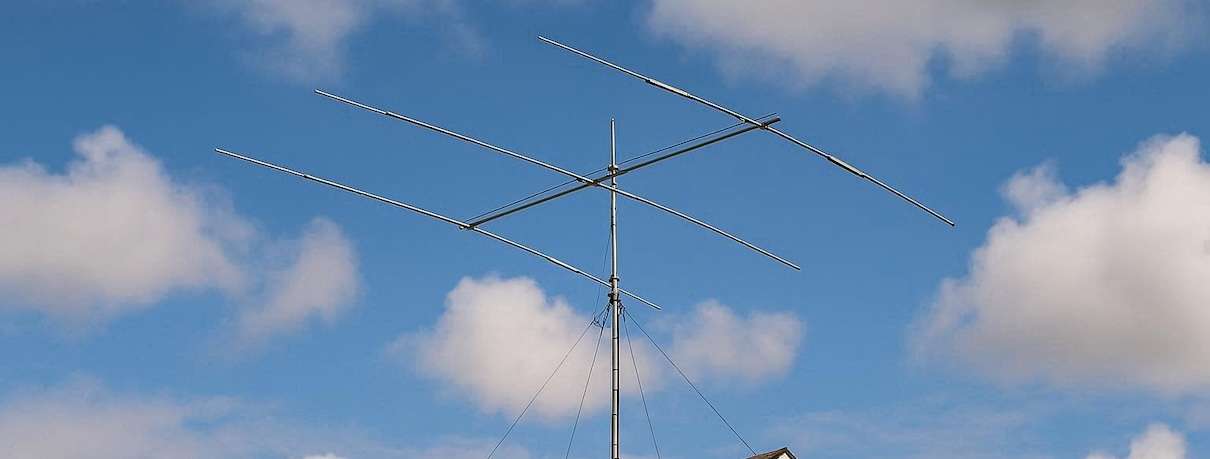

Es la misma yagi de la que hablamos en VHF, pero… a lo grande. Para 20m (14 MHz), una Yagi de 3 elementos puede medir más de 10 metros de largo y necesitar un mástil rotatorio de 15 metros de alto.

• Ventaja definitiva: Ganancia y directividad extremas. Puedes «apuntar» tu potencia como un rayo láser hacia Japón o Nueva Zelanda, y recibir señales débiles que otras antenas ni oyen.
• Desafío: Es cara, compleja de instalar, y necesita un rotor pesado para girar. Es un compromiso de por vida con tu jardín (o azotea).

La quad: El diamante en la jungla

Menos común pero fascinante. En lugar de varillas de aluminio, la quad usa bucles cuadrados (de ahí su nombre) de alambre o tubo. Para cada banda, necesitas un «cuadrado» de alambre.

• Ventajas fascinantes: Para un tamaño similar, tiene un poco más de ganancia que una yagi y un lóbulo frontal más ancho (es más «tolerante» al apuntado). Muchos dicen que es más silenciosa ante interferencias.
• Desafío minucioso: Imagina construir y mantener una «jaula» gigante de alambre para cada banda en lo alto de un mástil. Es un proyecto para el alma de todo ingeniero que se tilde también de artista.

El veredicto: ¿Cuál es para ti?

• Si es tu primera antena HF y tienes espacio: Un dipolo para 40m o 20m. Sin discusión.
• Si el espacio horizontal es un problema: Una vertical bien instalada con radiales.
• Si el DX es tu religión y tienes el terreno (y la cartera): Una Yagi rotatoria en lo alto de una torre.

Recuerda la ley de oro de las antenas HF: ¡La altura salva vidas! Un dipolo mediocre a 15 metros de altura funcionará mejor que una yagi de campeonato a 5 metros. Tu primer objetivo debe ser subir tu antena lo más alto que puedas.

Y ahora, ¡un contenido extra! Las ANTENAS COWEB.

La antena Cubical Quad (o simplemente Quad) y la Cobweb son como primos cercanos en la misma familia. Ambas son antenas de lazo cerrado, pero con filosofías de diseño ligeramente diferentes para resolver distintos problemas.

Piensa en la familia de antenas de lazo:

• El padre: La Quad clásica (o «Cubical Quad»).
• El hijo ingeniero: La Delta Loop (un triángulo en lugar de un cuadrado).
• El hijo minimalista y práctico: La Cobweb.

La quad clásica: El estándar de oro

• Forma: Un cuadrado (o rectángulo) perfecto, con un perímetro de 1 longitud de onda.
• Construcción: Se monta con puntales aislantes, normalmente un bucle por banda (20m, 15m, 10m), apilados verticalmente en un mástil rotatorio.
• Rendimiento: Excelente. Tiene ganancia direccional, buen ángulo de radiación bajo para DX y es famosa por su rechazo a las interferencias.
• Problema: Es grande y compleja. Un bucle para 20m tiene unos 5m de lado. Una antena tri-banda (20-15-10m) es una estructura imponente que necesita una torre y rotor robustos.

La cobweb: La revolución del espacio pequeño

La cobweb es la brillante solución para quien quiere el rendimiento de un lazo, pero en el espacio de un dipolo. Es un truco mejorado sobre la quad.

• Forma: NO es un cuadrado. Es un pentágono (o a veces hexágono) aplastado, cuyos lados están tan plegados que la antena ocupa un círculo de solo 3-4 metros de diámetro.
• El truco: En lugar de usar un bucle de 1 longitud de onda entera, la cobweb utiliza un diseño de lazo plegado y acortado eléctricamente. Es como si tomaras una quad grande y la «arrugaras» para que quepa en un espacio pequeño, usando bobinas de carga (o a veces solo la geometría del cable) para mantener la resonancia.
• Rendimiento: Aquí está la clave. Al ser un lazo pequeño (de perímetro eléctricamente largo, pero físicamente corto), su patrón de radiación es casi omnidireccional, similar a un dipolo, pero con un ángulo de radiación bajo (bueno para DX). No tiene la ganancia direccional de una quad grande. Es más una «antena vertical omnidireccional» de banda ancha y bajo ángulo, empaquetada de forma compacta.
• Gran ventaja: Se puede montar en un mástil ligero, sin rotor, y cubre múltiples bandas (típicamente de 10m a 40m) con un solo alimentador.

Conclusión: La analogía perfecta

Imagina que quieres un vehículo familiar:

• Una yagi para HF es como una caravana grande y potente que solo va hacia donde apuntas.
• Una quad clásica es como una camioneta todoterreno de alto rendimiento. Es grande, capaz y direccional.
• Una cobweb es como un SUV compacto e inteligente. No es tan potente como la camioneta ni tiene su capacidad de carga, pero cabe en cualquier garaje, es muy maniobrable (omnidireccional) y sorprende por lo bien que se comporta en carretera (DX).

Resumiendo: la cobweb es un tipo de antena de lazo, descendiente directa de la filosofía de la quad, pero no es una quad «completa» porque sacrifica la ganancia direccional y la forma cuadrada por la compacidad extrema y ser multibanda. Pero es la antena de lazo omnidireccional y compacta por excelencia. Es la opción favorita de los operadores con espacio limitado que buscan un rendimiento digno en HF para trabajar DX.

En la próxima y última lección del módulo, hablaremos de algo sin lo cual ninguna de estas antenas funciona: ¡los cables y los soportes! La infraestructura que hace posible la magia.
