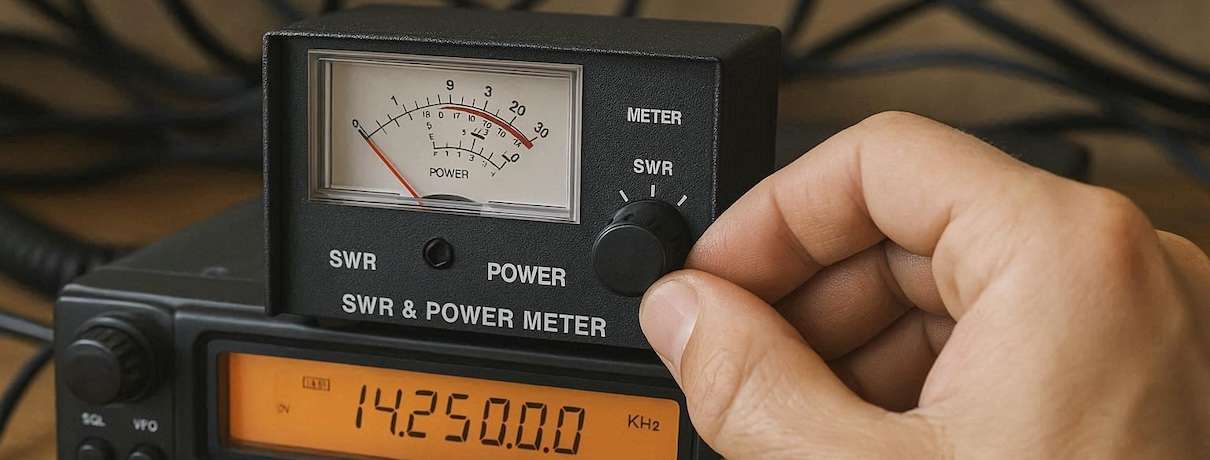

¿Alguna vez has sentido ese cosquilleo de duda justo al pulsar el PTT? ¿Estará mi señal saliendo limpia? O lo que es peor… ¿Me cargaré el equipo? Ahí es donde entra en escena tu aliado más fiel y, a menudo, subestimado: El medidor de ROE (Relación de Onda Estacionaria).
No es solo un indicador con una aguja que bailotea: Es el termómetro de tu estación, el vigilante entre tu transceptor y tu antena. Te dice, en lenguaje claro, si ambos están «hablando el mismo idioma» o discutiendo.
¿Qué «mide» realmente?
Imagina tu cable coaxial como una autopista. Los vatios de tu transmisor viajan como camiones hacia la antena, que los lanza al espacio. Si la antena y la línea están perfectamente adaptadas (normalmente ambas a 50 ohmios), toda la carga llega y se irradia. Pero si hay un desajuste (una antena dañada, un conector suelto, un cable en mal estado o un desajuste entre frecuencia y largo del radiante), algunos de esos «camiones» dan la vuelta y regresan hacia tu equipo. Es la onda reflejada.
El medidor de ROE compara la potencia que sale (onda incidente) con la que regresa (onda reflejada) y te da un número: la relación. Una ROE de 1:1 es el deseo de cualquiera: cero reflexión, adaptación perfecta. Una ROE de 2:1 se considera generalmente aceptable (menos del 11% de potencia reflejada). Pero si ves 3:1 o más, deberían saltar las alarmas: más del 25% de tu señal está volviendo, castigando la etapa final de tu transceptor y radiando muy poco. ¡Peligro! Puedes llegar a oler a chamuscado…
Detrás de la aguja
Los medidores clásicos (como los famosos Bird 43, aunque existen versiones más asequibles) usan un principio ingenioso: una línea ranurada y un circuito acoplador que detecta la dirección de la energía. Los modernos suelen incorporar diodos de detección y microcontroladores para mostrar valores digitales e incluso potencia en vatios.
Un consejo técnico vital: Mide siempre la ROE en la frecuencia de trabajo real y con la potencia completa que vayas a usar. Una antena puede tener ROE 1:1 en 14.200 MHz pero ser desastrosa en 14.300 MHz.
El ritual de seguridad
Haz del medidor parte de tu ritual de puesta en marcha:
- Antes de cada sesión importante, haz una comprobación rápida en tu frecuencia de salida.
- Tras cualquier cambio: ¿Has movido la antena? ¿Has añadido un balun nuevo? ¿Cambió el clima (el hielo o el viento afectan)? Mide siempre.
- Si notas algo raro: Si el equipo se calienta más de lo normal, si el circuito de protección (si lo tiene) salta o si, simplemente, «no sales» como antes… la ROE es tu primer diagnóstico.
Recuerda: Una ROE alta no solo significa poca radiación. Significa estrés en tu instalación. Esa potencia reflejada se convierte en calor en tu amplificador, pudiendo dañar transistores caros y sensibles.
Conclusión
Dominar el medidor de ROE no es solo ser técnico, es la filosofía del radioaficionado concienzudo. Es entender que nuestro hobby es un diálogo entre la electrónica y las leyes de la física. Es el respeto por el espectro limpio y la eficiencia.
EA1JAB – Norberto – ¡Feliz radio! ¡73’s!
