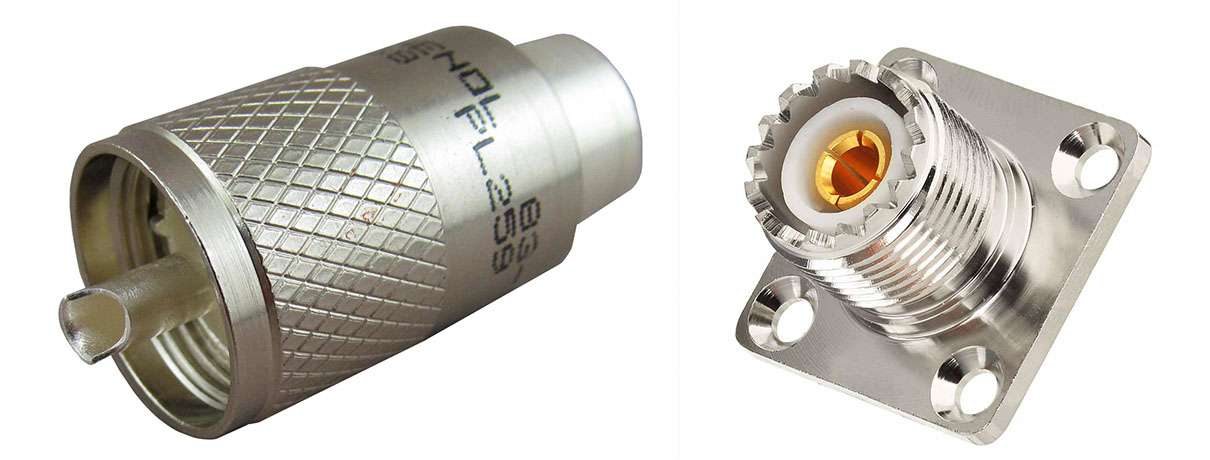

El conector PL, conocido técnicamente como conector UHF (siendo PL-259 la denominación del macho y SO-239 la de la hembra), es uno de los conectores coaxiales de radiofrecuencia más populares y longevos del mundo. A pesar de los avances tecnológicos, sigue siendo el estándar indiscutible en muchas aplicaciones de radiocomunicación.
A continuación, desglosamos su historia, características técnicas y en qué escenarios brilla (o fracasa) este clásico de la radio.
Historia y Orígenes del PL
El conector UHF fue inventado en la década de 1930 por E. Clark Quackenbush, ingeniero de la empresa Amphenol. Su diseño original estaría destinado a ser utilizado en instalaciones de radar y equipos de comunicación militar durante la Segunda Guerra Mundial.
El nombre «conector UHF» (Ultra Alta Frecuencia) resulta hoy en día irónico. En la década de 1930, cualquier frecuencia por encima de los 30 MHz era considerada un territorio inexplorado de «ultra alta frecuencia». Aunque en la actualidad el espectro UHF real abarca de 300 MHz a 3 GHz, el nombre del conector se mantuvo por tradición, a pesar de que su diseño físico lo hace ineficaz precisamente en las verdaderas frecuencias UHF modernas.
Las siglas PL y SO provienen de la antigua nomenclatura del Ejército de los Estados Unidos, donde PL significa Plug (clavija/macho) y SO significa Socket (zócalo/hembra).
Frecuencias de Trabajo y Características Técnicas
El diseño del PL-259 es robusto, con un acoplamiento de rosca exterior grande (generalmente 5/8 de pulgada) que garantiza una unión mecánica muy sólida. Sin embargo, eléctricamente tiene una limitación fundamental: su impedancia no es constante.
A diferencia de conectores modernos (como el tipo N o el SMA) que mantienen una impedancia estricta de 50 o 75 ohmios en toda su estructura, la impedancia del conector UHF cae hasta unos 30-40 ohmios en su región central.
- Frecuencia óptima: Desde corriente continua (DC) hasta los 100 MHz.
- Frecuencia máxima aceptable: Hasta 300 MHz.
Por encima de los 300 MHz, la variación de impedancia provoca un aumento severo de la Relación de Onda Estacionaria (ROE o SWR), lo que se traduce en reflexiones de señal y pérdida de potencia.
Potencia Máxima Admitida
Lo que el conector UHF pierde en precisión a altas frecuencias, lo compensa con creces en manejo de potencia. Su gran tamaño, la generosa separación entre el pin central y la malla, y su robustez térmica le permiten manejar niveles de energía muy altos.
- Puede soportar sin problemas potencias de radiofrecuencia de más de 1 kilovatio (1000 vatios) continuos en las bandas de HF (Alta Frecuencia, 3-30 MHz).
- Con el dieléctrico adecuado (como el teflón/PTFE en lugar de la baquelita clásica), su capacidad de manejo de potencia y resistencia al calor durante la soldadura es aún mayor.
Usos Recomendados
Gracias a su durabilidad mecánica, resistencia a las vibraciones y capacidad de alta potencia, el PL-259 / SO-239 es el estándar de oro en:
- Radioafición (Banda Ciudadana / CB y HF): Prácticamente todos los transceptores de onda corta (HF) y de 27 MHz del mercado utilizan este conector.
- VHF Marino y Móvil: En instalaciones de vehículos terrestres y barcos (banda de 144 MHz / 156 MHz), donde la vibración aflojaría conectores de bayoneta (como el BNC), la rosca del PL-259 asegura que la antena no se desconecte.
- Montajes de campo: Al ser grande, es fácil de soldar y ensamblar en exteriores o en condiciones de frío donde la motricidad fina disminuye.
Usos No Recomendados del conector PL
Por sus características eléctricas, este conector debe evitarse estrictamente en los siguientes escenarios:
- Frecuencias UHF modernas y Microondas: No debe usarse para redes Wi-Fi (2.4 GHz o 5 GHz), telefonía móvil, o equipos de radioaficionado en la banda de 70 cm (430-440 MHz) si se requieren tiradas largas de cable o máxima eficiencia, ya que las pérdidas por desadaptación de impedancia son inaceptables.
- Instrumentación de laboratorio: Los analizadores de espectro, osciloscopios de RF y equipos de medición de precisión utilizan conectores N, BNC o SMA, donde la impedancia garantizada de 50 ohmios es crítica para no alterar la lectura.
- Sistemas digitales de alta velocidad: Las reflexiones de señal causadas por el diseño del PL-259 corromperían rápidamente cualquier tren de datos de banda ancha.
