El soldador de estaño en el laboratorio del radioaficionado

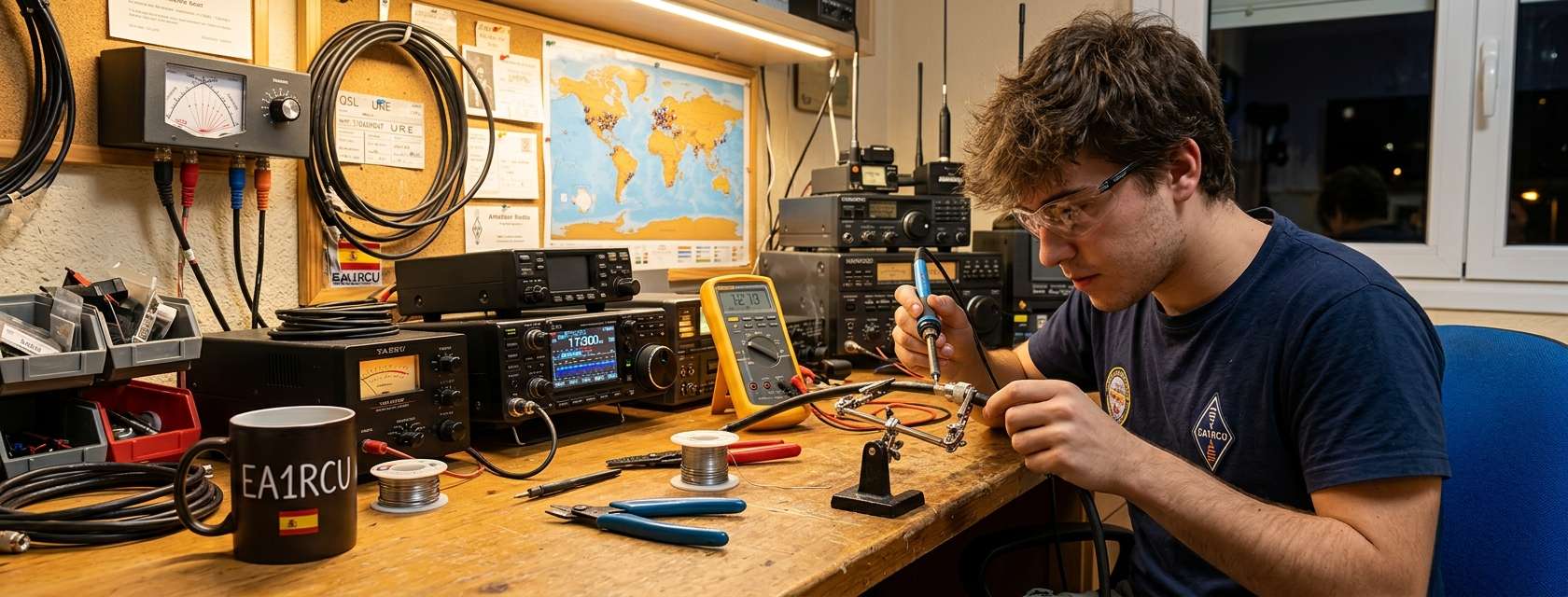

Soldador de estaño, cautín, aplicaciones, precauciones, manejo y su uso en la estación de radioaficionado. Soldadura de conectores, antenas.

El soldador de estaño, un aliado imprescindible

El soldador de estaño o cautín es, junto con el multímetro o polímetro, el mejor aliado que un radioaficionado puede tener en su cuarto de radio. Mientras que los equipos comerciales listos para usar abundan, la verdadera esencia de la radioafición —la experimentación, la reparación y el autoaprendizaje— pasa inevitablemente por la punta de un soldador caliente.

Desde ensamblar tu propia antena para captar señales rebotadas en la ionosfera hasta reparar una radio clásica de los años 80, dominar la soldadura abre un mundo de posibilidades técnicas.

El equipo básico: No todos los soldadores de estaño son iguales

Para trabajar en radiofrecuencia (RF) y electrónica general, necesitas la herramienta adecuada. Un soldador barato de ferretería puede servir para una urgencia, pero para resultados consistentes se requiere algo más específico:

  • Estación de soldadura regulable: Es la opción ideal. Permite ajustar la temperatura exacta (generalmente entre 300°C y 380°C). Soldar un pequeño transistor en una placa requiere menos calor que soldar la gruesa malla de un cable coaxial.
  • Potencia: Un soldador tipo lápiz de 30W a 40W es suficiente para circuitos impresos (PCB). Sin embargo, para soldar conectores grandes de antena (donde el metal disipa el calor muy rápido), se suele necesitar uno de 60W a 80W, o incluso una pistola de soldar de 100W.
  • El Estaño: En electrónica se usa hilo de aleación. Tradicionalmente era un 60% estaño y 40% plomo, famoso por dejar soldaduras brillantes y fundir a menor temperatura. Hoy en día, por normativas de salud y medio ambiente (RoHS), se usa cada vez más el estaño sin plomo (aleaciones con plata y cobre), aunque requiere temperaturas ligeramente más altas.
  • El Flux (Fundente): Es la resina mágica. Viene dentro del hilo de estaño, pero tener flux extra en pasta o líquido ayuda a limpiar el metal oxidado en fracciones de segundo, permitiendo que el estaño fluya como agua.
El astronauta de la NASA Anil Menon utiliza una técnica de soldadura sin plomo para soldar componentes en una placa de circuito

El astronauta de la NASA Anil Menon utiliza una técnica de soldadura sin plomo en una placa de circuito en la Estación Espacial.

Aplicaciones principales del soldador de estaño en la radioafición

El uso del soldador en este hobby se divide en varias áreas clave. Dominarlas te convierte en un operador mucho más independiente.

Ensamblaje de conectores coaxiales

Es el rito de iniciación de todo radioaficionado. La señal de radio viaja desde el transceptor hasta la antena a través de un cable coaxial (como el RG-58 o el RG-213). En los extremos de este cable van los conectores.

El más común en onda corta es el PL-259 (UHF). Soldar uno correctamente es un arte: el pin central debe soldarse al hilo de cobre interior del cable, y el cuerpo del conector debe soldarse a la malla exterior. Una mala soldadura aquí introduce «pérdidas de inserción» o, peor aún, refleja la potencia de vuelta hacia la radio (alta ROE), pudiendo quemar los transistores finales del equipo.

Construcción de antenas caseras

El alambre de cobre es barato y las ondas de radio no distinguen entre una antena comercial de 500 euros y una construida en el patio por 15 euros.

Al hacer antenas de hilo (como un dipolo de media onda), el soldador se utiliza para unir firmemente los brazos de la antena al balun o a la pieza central aislante. Estas uniones sufren tensión mecánica por el viento y corrosión por la lluvia, por lo que una soldadura perfecta —a menudo cubierta con cinta autovulcanizante o termorretráctil— es vital para la supervivencia de la antena.

Montaje de kits electrónicos (QRP)

Muchos operadores disfrutan operando en QRP (baja potencia, generalmente menos de 5 vatios). Existe un mercado enorme de radios QRP que se venden como kits. Recibes una bolsa llena de resistencias, condensadores, bobinas y una placa de circuito impreso (PCB) vacía.

Aquí el soldador de punta fina es el rey. Soldar tus propios filtros paso bajo, amplificadores de audio o medidores de potencia te enseña exactamente cómo funciona la radio por dentro. Cuando logras tu primer contacto a miles de kilómetros con una radio que tú mismo has soldado componente a componente, la satisfacción es indescriptible.

Mantenimiento, modificación y «cacharreo»

Los equipos de radioafición tienen una vida útil muy larga, pero no son inmortales. Un problema muy común en radios de los años 70 y 80 es la degradación de los condensadores electrolíticos. Un operador con un soldador y una bomba desoldadora (o malla de cobre) puede extraer los componentes defectuosos y darle una segunda vida al equipo por unos pocos céntimos.

Además, se sueldan constantemente cables de adaptación, conectores de micrófono de 8 pines, e interfaces para conectar la radio al ordenador (para modos digitales como FT8 o RTTY).

La técnica: Cómo lograr la «soldadura perfecta»

Una buena soldadura electrónica no se trata de derretir estaño y dejarlo caer como si fuera cera de una vela. Ese es el error más común del principiante y resulta en una «soldadura fría» (gris, porosa, débil y con mala conductividad eléctrica).

El proceso correcto sigue esta secuencia:

  1. Limpieza: Las superficies de metal deben estar brillantes y libres de grasa.
  2. Contacto térmico: Coloca la punta del soldador tocando simultáneamente el componente y la pista de cobre de la placa (o el cable y el conector).
  3. Calentar el objetivo: Espera 1 o 2 segundos para que las piezas se calienten.
  4. Aplicar el estaño: Toca con el hilo de estaño las piezas calientes, no la punta del soldador. El estaño debe fundirse al contacto con el metal caliente del componente y fluir hacia la fuente de calor.
  5. Retirar y enfriar: Retira el hilo de estaño, retira el soldador, y no muevas las piezas durante 3 segundos hasta que el estaño solidifique y brille.

El truco del experto: Mantén la punta del soldador siempre limpia pasándola por una esponja de latón o celulosa húmeda justo antes de soldar, y aplícale una gotita minúscula de estaño para mejorar la transferencia de calor (esto se llama «estañar la punta»).

Seguridad en el Cuarto de Radio

Como toda herramienta que alcanza los 400°C, requiere respeto:

  • Ventilación: El humo blanco que sale al soldar no es plomo (el plomo no se evapora a esas temperaturas), es el vapor de la resina (flux). Inhalarlo irrita las vías respiratorias e incluso puede causar asma a largo plazo. Usa un pequeño ventilador extractor o suelda cerca de una ventana abierta.
  • Protección visual: A veces, al cortar el exceso de un componente soldado con unos alicates, el trozo de metal sale despedido como un proyectil. Usar gafas de seguridad es una precaución excelente.
  • Soporte firme: Nunca dejes el soldador apoyado sobre la mesa. Utiliza siempre su base metálica para evitar incendios o quemar accidentalmente el cable de tu propio soldador (si, eso pasa).

El dominio del soldador transforma a un radioaficionado de un simple «usuario» a un verdadero técnico. Es la herramienta que te permite entender, modificar y reparar el mundo de las ondas de radio desde su nivel más físico.
